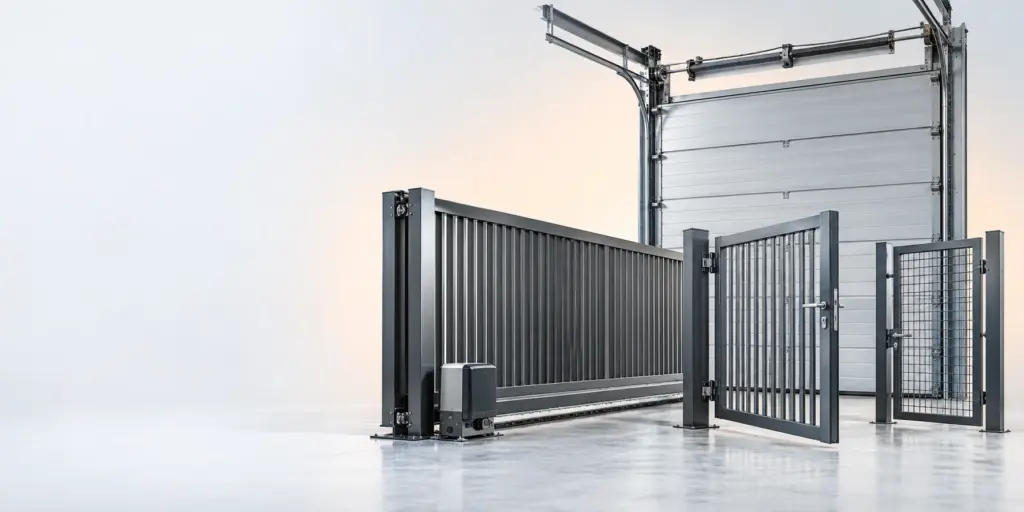

Установка ворот: откатные, распашные и секционные

Установка ворот начинается с проверки проёма, основания, опор и комплектации изделия. Далее конструкцию собирают по её типу: откатное полотно устанавливают в зоне бокового отката, распашные створки закрепляют на опорах, секционное полотно монтируют вместе с направляющими и подъёмным механизмом.

Запросить расчёт монтажа

Установка ворот: с чего начать

До начала работ определяют назначение проезда, направление открывания, наличие места для движения створок или полотна, а также необходимость калитки и автоматики. Для гаража, промышленного проезда и входной группы требования к конструкции различаются, поэтому монтаж нельзя начинать только по внешнему виду изделия.

Первый этап — осмотр места установки. Проверяют ширину и высоту проёма, состояние опор, ровность основания, расположение прилегающих покрытий и возможные препятствия. Для откатной конструкции дополнительно оценивают свободную боковую зону. Для распашной — пространство перед воротами или за ними, в зависимости от направления открывания. Для секционных гаражных ворот — место над проёмом и внутри помещения.

Следующий этап — сверка комплектации. В ней должны быть элементы полотна или створок, детали крепления, направляющие, петли, роликовые элементы, механизм подъёма либо детали привода, если изделие поставляется с автоматикой. При обнаружении несоответствия монтаж откладывают до уточнения состава поставки.

В каталоге доступны Ворота и калитки. Там представлены откатные консольные ворота из профлиста, включая варианты под ключ и исполнения с электроприводом, а также распашные и секционные решения.

Как выбрать конструкцию по месту установки

Выбор типа ворот определяют не только размеры проёма, но и доступное пространство, частота использования, требования к проходу людей и способ управления. У каждой конструкции своя зона движения и свой порядок проверки после монтажа.

Откатная схема удобна, когда перед проёмом нельзя освободить площадку для распахивания створок. При этом сбоку должно оставаться пространство для полного отката полотна. Если боковая зона ограничена, рассматривают распашную конструкцию при наличии подходящей площадки для открывания.

Секционные ворота выбирают для гаражного проёма, когда полотно должно перемещаться вверх и располагаться под потолком или вдоль внутренней части помещения. До заказа важно проверить не только сам проём, но и возможность размещения направляющих и механизма подъёма.

Для прохода людей используют калитку, если это предусмотрено проектом и выбранной моделью. Её положение должно обеспечивать удобный и безопасный проход, не конфликтовать с движением створки и не мешать работе привода.

Монтаж откатной конструкции

Установка откатных ворот начинается с подготовки основания под опорные элементы. Основание должно соответствовать расположению полотна и обеспечивать устойчивость конструкции. До фиксации деталей проверяют направление отката и убеждаются, что полотно не столкнётся с ограждением, столбами или другими объектами.

После подготовки основания устанавливают опорные элементы и направляющие детали. Полотно размещают так, чтобы оно перемещалось без перекоса. На этом этапе не следует окончательно затягивать все крепления до проверки положения конструкции: сначала оценивают вертикальность, высоту относительно проёма и равномерность движения.

Затем проверяют ручное перемещение полотна по всей рабочей зоне. Движение должно быть плавным, без заеданий и заметного увода в сторону. Если обнаружен перекос, регулируют положение опорных деталей и повторяют проверку. Только после этого фиксируют соединения и устанавливают ограничивающие элементы.

Для откатных консольных ворот из профлиста важно контролировать не только видимую часть полотна, но и работу несущих деталей. Обшивка не должна мешать движению, а конструкция обязана сохранять заданное положение при открывании и закрывании.

Если предусмотрен электропривод, сначала завершают механический монтаж, затем устанавливают привод и выполняют подключение в соответствии с комплектом изделия. Проверяют крайние положения, остановку полотна и работу ручного режима. Подключение кабеля выполняют после определения маршрута прокладки и защиты линии от механических повреждений.

Для сопутствующих крепёжных и монтажных задач можно использовать раздел Закладные детали и кронштейны. Подбор конкретного элемента зависит от конструкции опор, основания и состава поставки.

Установка распашных ворот и калитки

Распашная конструкция состоит из одной или двух створок, закреплённых на опорах. Перед монтажом проверяют взаимное положение опор и возможность полного открывания. Если опоры расположены с отклонением, створки могут иметь разный зазор, задевать покрытие или создавать дополнительную нагрузку на петли.

Сначала подготавливают опоры и места крепления петель. Затем створки устанавливают поочерёдно, контролируя вертикальное положение и расстояние до покрытия. После первичной фиксации створки открывают и закрывают вручную, чтобы убедиться в отсутствии заеданий. Работу каждой створки проверяют отдельно, затем оценивают их совместное движение.

Ограничители открывания и закрывания устанавливают так, чтобы створки не уходили дальше предусмотренного положения. При наличии центрального упора проверяют, как створки сходятся в закрытом состоянии. Зазор между ними должен позволять закрывать ворота без перекоса и контакта элементов.

Установка ворот и калитки требует согласования направлений движения. Калитка не должна пересекаться со створкой в рабочем положении, а её открывание не должно блокировать проход или доступ к органам управления. Если калитка встроена в полотно, дополнительно проверяют жёсткость конструкции и работу запирающих элементов.

В каталоге есть распашные ворота, каркасные модели и варианты с электроприводом. Для таких изделий важно заранее определить, где будут располагаться приводы, кабельные линии и элементы управления. Место крепления выбирают после проверки фактического хода створок.

При выборе крепежа для монтажных соединений полезно ознакомиться с материалом Какой болт выбрать: размеры и применение. Конкретный крепёж определяют по материалу опоры, конструкции соединения и условиям установки, а не только по внешнему виду детали.

Установка привода распашных ворот

Привод устанавливают после того, как створки свободно двигаются вручную. Автоматика не должна компенсировать перекос опор, тугой ход петель или недостаток места для открывания. Если механическая часть работает неправильно, подключение привода только усложнит регулировку и может привести к неравномерной работе створок.

Перед монтажом определяют положение приводов на каждой створке, точки крепления и траекторию движения подвижных частей. Эти точки зависят от геометрии опор, ширины створок и выбранной схемы открывания. После установки кронштейнов проверяют, чтобы привод не упирался в опору и не ограничивал ход створки.

Далее выполняют соединение приводов с системой управления и прокладывают кабельные линии. Для инженерных трасс на сайте есть раздел Кабельные конструкции. Подходящий способ размещения кабеля выбирают с учётом его маршрута, защиты и доступа для обслуживания.

После подключения проверяют открывание и закрывание в ручном и автоматическом режимах. Отдельно контролируют работу каждой створки, последовательность их движения, остановку в крайних положениях и реакцию на команду управления. Если створки закрываются неравномерно, сначала регулируют их механическое положение, затем настройки автоматики.

При установке автоматики на распашные ворота нельзя оставлять привод без защиты от случайного контакта с движущимися элементами. Кабель не должен провисать в зоне петель и створок. Все доступные соединения после проверки закрепляют и защищают от повреждений.

Получить расчёт комплектации

Монтаж секционных гаражных ворот

Секционные гаражные ворота собирают из отдельных секций, соединённых между собой, и устанавливают в проём с направляющими. До начала работ проверяют геометрию проёма, положение боковых участков и наличие места для верхней части механизма. Полотно должно двигаться по направляющим без бокового смещения.

Сначала монтируют направляющие элементы, затем собирают полотно из секций. Каждую секцию устанавливают в правильном порядке и соединяют с соседней. После сборки проверяют, как полотно перемещается из закрытого положения в открытое и возвращается обратно.

В каталоге секционные гаражные ворота представлены с торсионным механизмом и пружинами растяжения. Тип механизма учитывают при сборке, регулировке и последующем обслуживании. Нельзя заменять порядок монтажа одного исполнения инструкциями для другого механизма.

После установки полотна проверяют крепление роликов, движение по направляющим и работу подъёмного механизма. При ручном перемещении полотно не должно заклинивать, уходить в сторону или создавать резкие рывки. Если требуется регулировка пружинного механизма, её выполняют с учётом конструкции конкретного изделия.

Автоматический привод для секционных ворот устанавливают после завершения механической части. До подключения проверяют балансировку полотна и плавность хода. Привод должен работать совместно с направляющими и подъёмным механизмом, а не компенсировать ошибки сборки.

Калитка, крепёж и инженерные линии

Калитку рассматривают как часть общей системы прохода, а не как отдельный элемент, который можно установить в любом свободном месте. Её положение согласуют с воротами, ограждением, дорожкой и зоной открывания. Перед креплением проверяют, достаточно ли места для полного хода полотна калитки.

Опоры и закладные элементы выбирают по конструкции ворот и основанию. Крепление должно сохранять положение деталей при открывании и закрывании. Если основание уже выполнено, до монтажа проверяют возможность установки крепёжных элементов без повреждения соседних конструкций.

Инженерные линии для автоматики прокладывают заранее или предусматривают их маршрут до окончательной отделки. Кабель не должен проходить через зоны защемления, движения петель, роликов и створок. Для доступа к оборудованию оставляют возможность осмотра и замены элементов.

При подготовке опор можно учитывать сведения из статьи Какие детали опор и подвесок выпускают. Материал посвящён деталям опор и подвесок, поэтому его можно использовать как справочный ориентир при анализе состава монтажных элементов, без переноса решений на конкретные ворота.

Маркировка и документы на изделия

В каталоге представлены изделия по ГОСТ 31174, ГОСТ Р 53307-2009 и ГОСТ Р 55665-2013. При выборе необходимо сопоставлять обозначение изделия, его назначение и заявленные характеристики с условиями объекта. Документы на конкретную модель уточняют до монтажа.

Отдельно учитывают изделия с заданным размером или исполнением. В каталоге есть ворота размером 2000 × 2000 с исполнением EI60, а также модель 4 × 2 — Ш40. Эти обозначения нельзя переносить на другие изделия: размер и исполнение проверяют по конкретной позиции заказа.

Маркировка помогает сопоставить изделие с монтажной схемой, комплектом и условиями эксплуатации. Если в документах указаны особенности механизма, привода или полотна, монтаж выполняют с их учётом. При отсутствии точных данных не следует самостоятельно заменять элементы или изменять конструкцию.

Проверка после монтажа

После завершения работ ворота несколько раз открывают и закрывают вручную, а затем проверяют автоматический режим, если он предусмотрен. Оценивают плавность хода, отсутствие заеданий, устойчивость створок и корректность положения полотна в закрытом состоянии.

Для откатной конструкции проверяют полный ход в сторону, работу роликовых и ограничивающих деталей. Для распашной — раздельное и совместное движение створок, работу петель, упоров и привода. Для секционной — движение секций по направляющим, работу подъёмного механизма и отсутствие перекоса.

Проверяют также калитку, замки, ручки и места прохода кабеля. Доступные соединения осматривают после пробного цикла. Если появляются шум, рывки, неполное закрывание или смещение полотна, эксплуатацию прекращают до выяснения причины.

Результат монтажа зависит от согласованности основания, опор, полотна и автоматики. Поэтому итоговую проверку проводят не только по внешнему виду, но и по работе всех элементов в полном рабочем диапазоне.

Частые вопросы

Как установить ворота?

Сначала проверяют проём, опоры, основание и комплектность. Затем выполняют монтаж по выбранной схеме, регулируют движение полотна или створок и только после этого подключают автоматику.

Как установить распашные ворота?

Подготавливают опоры, закрепляют петли, устанавливают створки и проверяют их ход. После механической регулировки монтируют упоры и привод, если он предусмотрен.

Как выполняется установка откатных ворот?

Подготавливают основание и боковую зону отката, устанавливают опорные элементы и полотно. После проверки плавности движения закрепляют детали и подключают электропривод при наличии.

Как выполняется установка секционных ворот?

В проёме монтируют направляющие, собирают секции и устанавливают механизм подъёма. Затем проверяют ход полотна, его положение и работу автоматики.

Как установить автоматику на распашные ворота?

Привод монтируют после проверки свободного ручного хода створок. Затем прокладывают кабель, подключают управление и проверяют работу каждого положения ворот.
